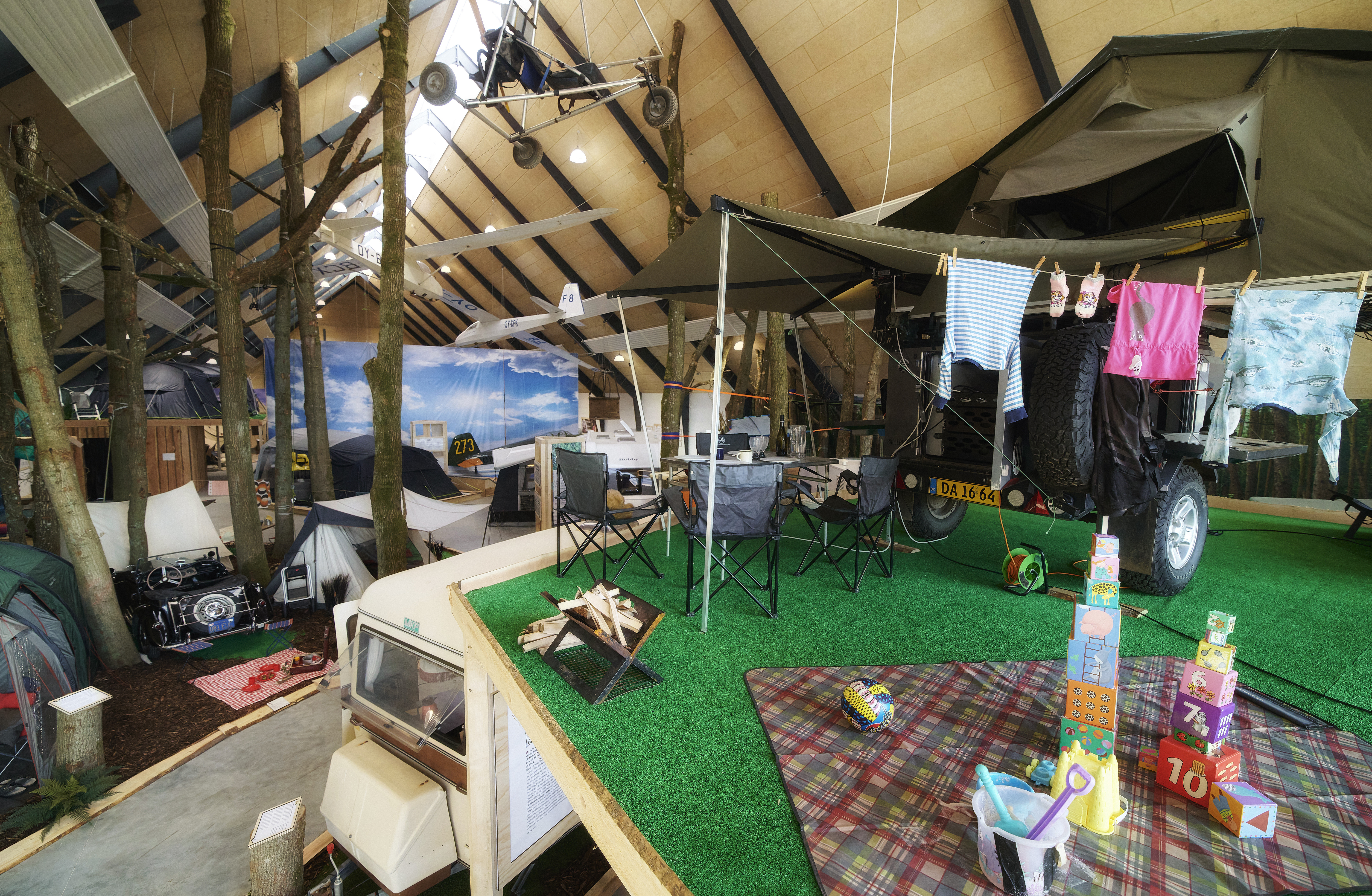

Bygningen anvendes til udstilling af camping og outdoor og udgør den største enkeltstående hal på Egeskov Slot.
(Illustrationer: )
Projekt
Type
Konstruktionsprojekt
Status
Udført
Årstal
Adresse
Egeskov Gade 26, 5772 Kværndrup
Bygherre
Egeskov fonden og DCU
Arkitekt
Poul Rasmussen A/S (totalentreprenør)
Areal
2000 m²
Team
Lars Olesen & Anders Grue
Elementer
Hovedkonstruktion: Stålrammer med vindkryds
Fundament: Punkt- og linjefundamenter
Bygningen

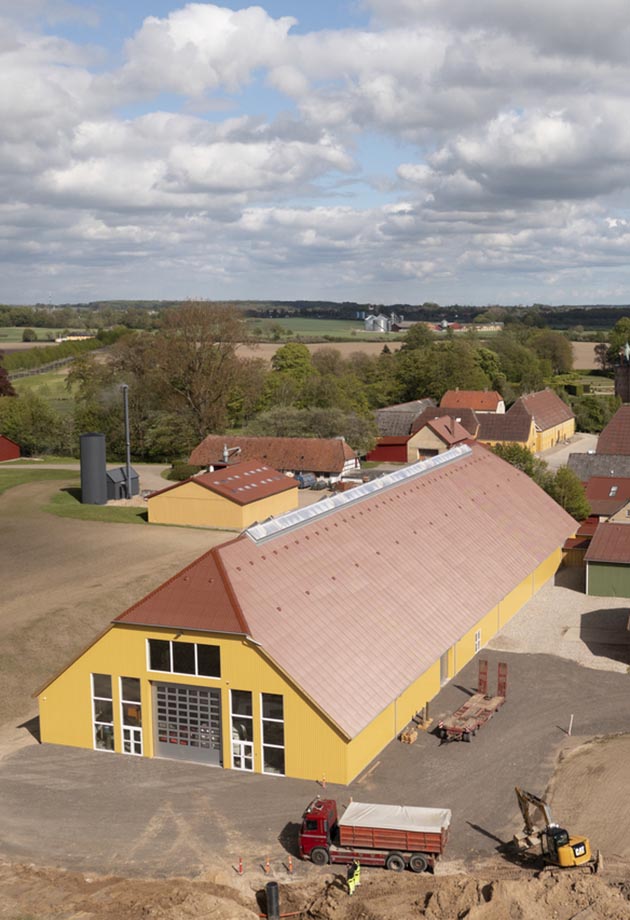

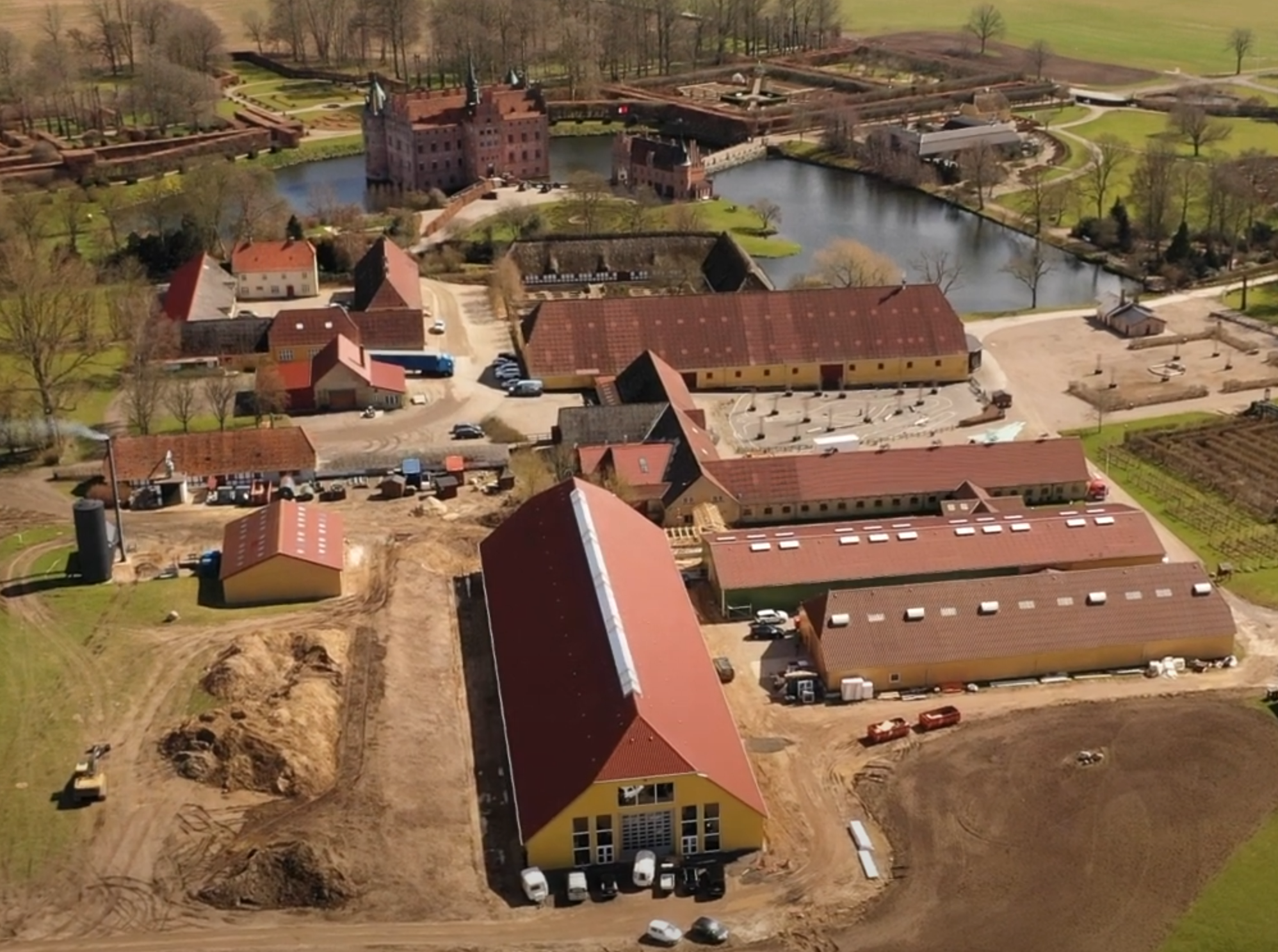

Opført som en udstillingshal i sammenhæng med øvrige haller ved Egeskov Slot. Tilstødende haller er forbundet med såkaldte forbindelsesgange i et plan. Bygningen anvendes til udstilling af camping og outdoor og udgør den største enkeltstående hal på Egeskov Slot.
Bygningen har et grundareal på ca. 2000 m2 ved dimensionerne 80m x 25m samt sidehøjde på 4 meter og højde til kip på ca. 15,5 m. Grundet spændvidde og konstruktionshøjde er salen henført til høj konsekvensklasse, CC3 og ligeledes høj konstruktionsklasse, KK3
Bærende konstruktioner

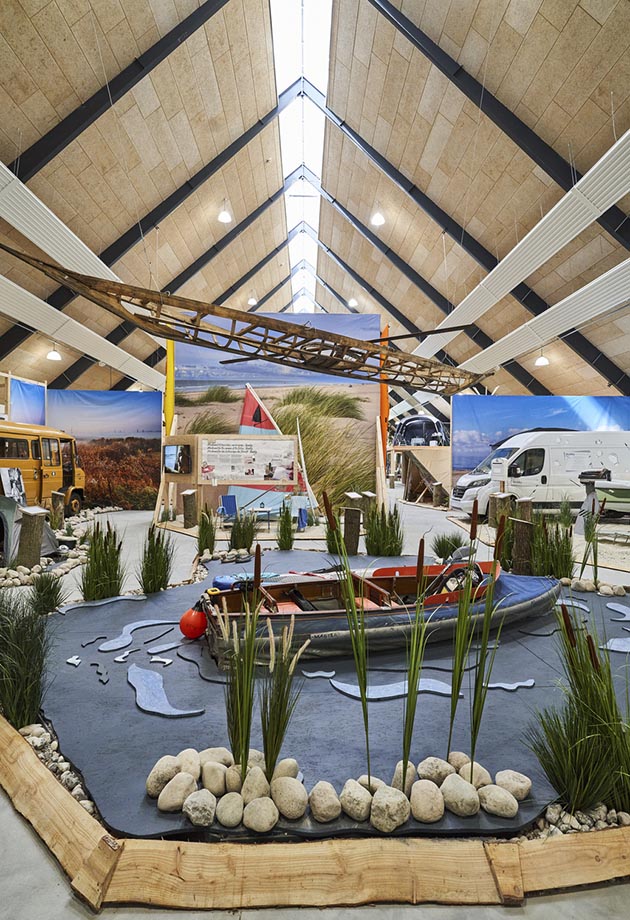

Udført med stålrammer pr. 5,0 m som bærende og stabiliserende for vind i hallens tværretning. Hovedspær er udført som opsvejsede stålspær med varierende (stigende) dimension gående fra hhv. Kip og rammefod mod rammehjørnet. Bygværket optager de vandrette laster på facaderne gennem rammevirkning i de momentstive stålrammer. Længdestabilitet er sikret med vindkryds i facader og tag.

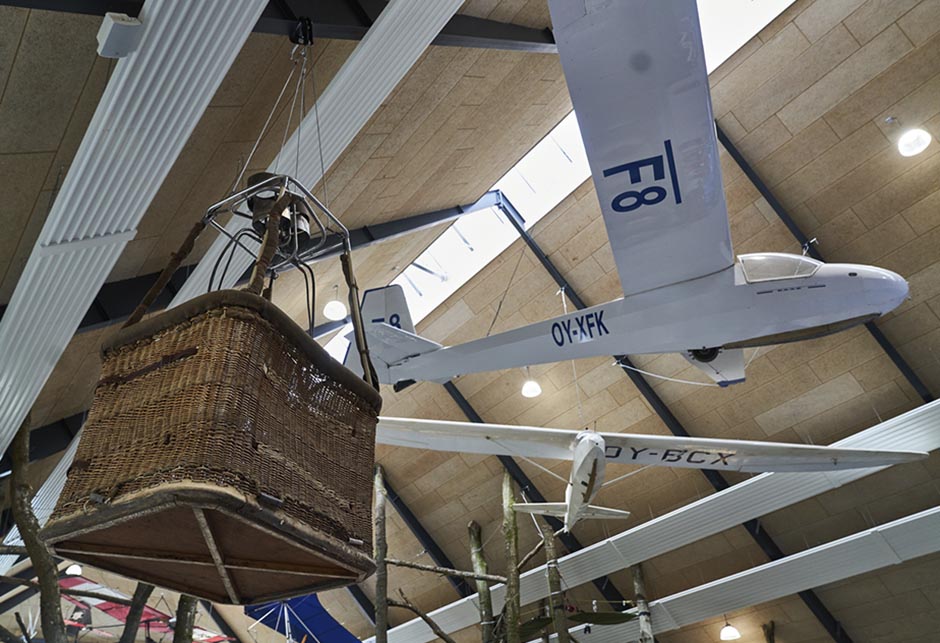

Tagopbygningen består af tagåse , der spænder mellem stålspær og derved danner underlag for eternit bølgeplader samt isolering og loftkonstruktion. Ved gavle er taget udført med valm hvortil stålkonstruktionen er tildannet valmen.
Rolle
Varetaget rollen som bygværksprojekterende med ansvar for beregninger og tegninger. Stålspær er udført som leverandørprojektering.
