BRAV Rådgivende ingeniører

Middelfart Friskole

I udkanten af Middelfart er der opført en moderne skoleudvidelse, som rummer både indskoling, lærerværelse, multisal og musiklokale, med henblik på fremtidige koncerter og teaterforestillinger. Byggeriet er designet med en centralt placeret multisal og to tilstødende længer, hvor store udhæng skaber overdækning ved indgange og udendørs opholdsrum.

previous arrowprevious arrow
next arrownext arrow

(Illustrationer: Poul Rasmussen A/S)

Projekt

Middelfart Friskole

Type

Konstruktionsprojekt

Status

Under opførelse

Årstal

2022

Adresse

Kålsbjergvej 35, 5500 Middelfart

Bygherre

Middelfart Friskole

Arkitekt

Poul Rasmussen A/S

Areal

1263 m²

Team

Anders Grue Johansen, Malte Hessellund Sørensen, Lars Olesen & Christian Degn

Elementer

Ydervægge: Letklinkerbeton med skalmur og sandwichelementer

Bærende konstruktion: Letklinkerbeton, betonelementer, sandwichelementer, TTS-elementer, gitterspær

Fundament: Pladsstøbte fundamenter



Bygningen

I udkanten af Middelfart ønskede bygherre at udvide skolens samlede areal med et nyt byggeri, som skal rumme både indskoling, læreværelsesafdeling samt multisal med tilhørende musiklokale. I fremtiden vil bygningen således kunne danne ramme for diverse koncerter og teaterforestillinger. Brav har bistået med rådgivning inden for konstruktioner mens samarbejdspartner Henrik Thorup ApS har ageret certificeret statiker på byggeriet.
Skolebyggeriet er opført som et moderne byggeri, hvor ventilation, lysindfald osv. er udført således rammerne for den bedst tænkelige skolegang er på plads. Det er opført med en centralt beliggende multisal og to længer herudfra. For at etablere overdækning ved indgange og udendørs opholdsrum er der taget udført med store lokale udhæng.

Bærende konstruktioner

Huset er opført af bærende letklinkerbetonelementer, betonelementer samt sandwichelementer. Der er udført et let dæk i noget af bygningen for at danne plads til det store ventilationsanlæg, som en moderne skole kræver.
For at bære udhængene var anvendelse af stålbjælker og søjler nødvendige. Tagkonstruktionen er for længerne udført med 15 graders gitterspær med en samlet bredde på ca. 20 meter, mens taget over salen består af TTS-elementer på ca. 18 meter og derimellem spændende ståltrapezplader. Mellem længerne og salen er tagkonstruktionen grundet bygningens geometri enkelte steder udført som halvspær.

Grundet spændvidde og konstruktionshøjde er salen henført til høj konsekvensklasse, CC3 og ligeledes høj konstruktionsklasse, KK3.

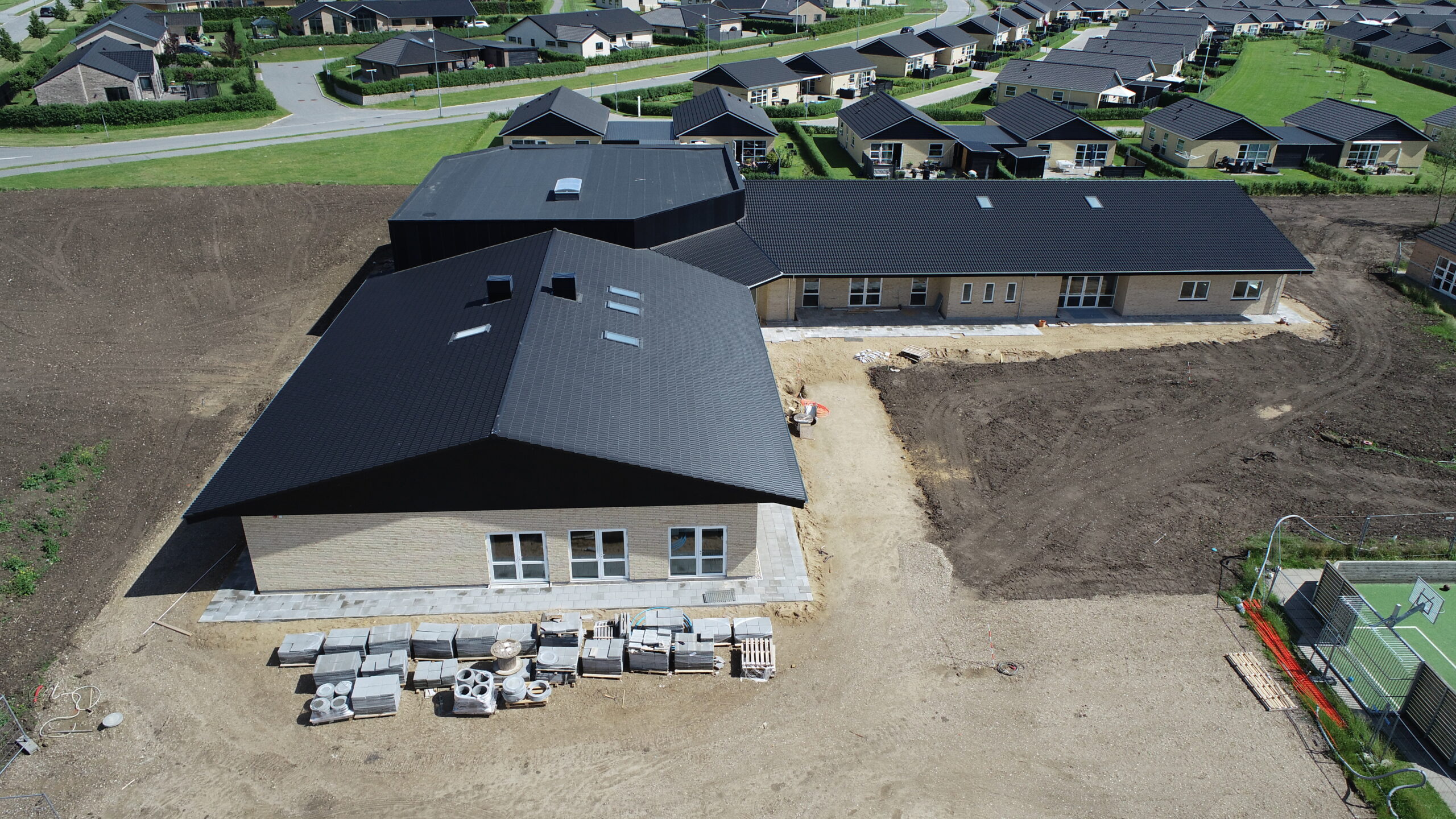

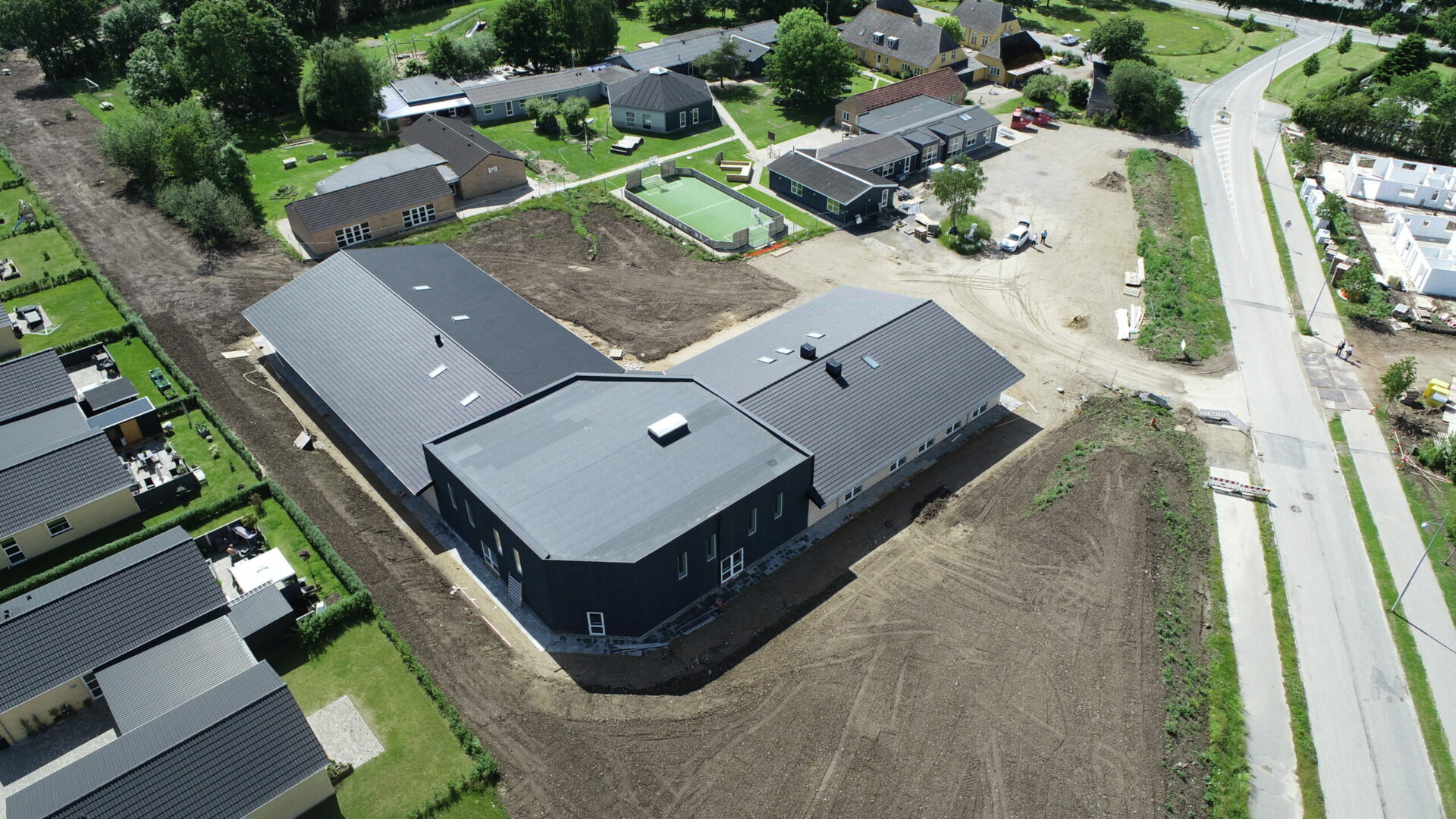

(Foto: Poul Rasmussen A/S)

Kontakt

Anders Grue Johansen

Konstruktionsingeniør

M: +45 6915 2902

E: anders@brav.dk
