Plums Gård Bygning 6

I Assens opføres et 3-etagers boligbyggeri med 9 lejligheder, hvor hver lejlighed har egen altan eller terrasse. Bygningen har trappeopgang med elevator, og Brav har sammen med Kingstoft Engineering og CREO Arkitekter rådgivet om konstruktioner. Bygningen er opført med bærende beton- og porebetonelementer.

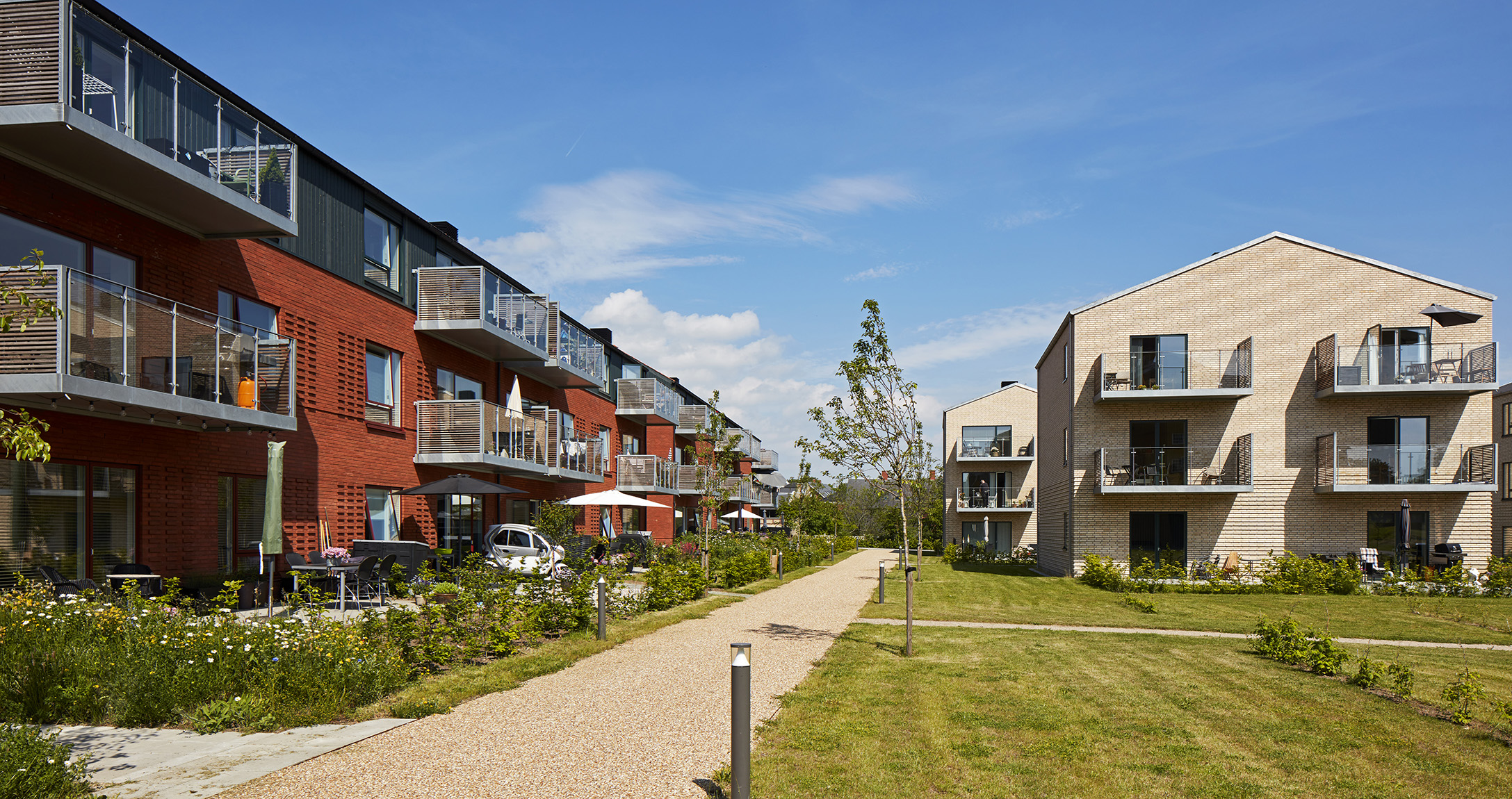

plums-gaard-l-12

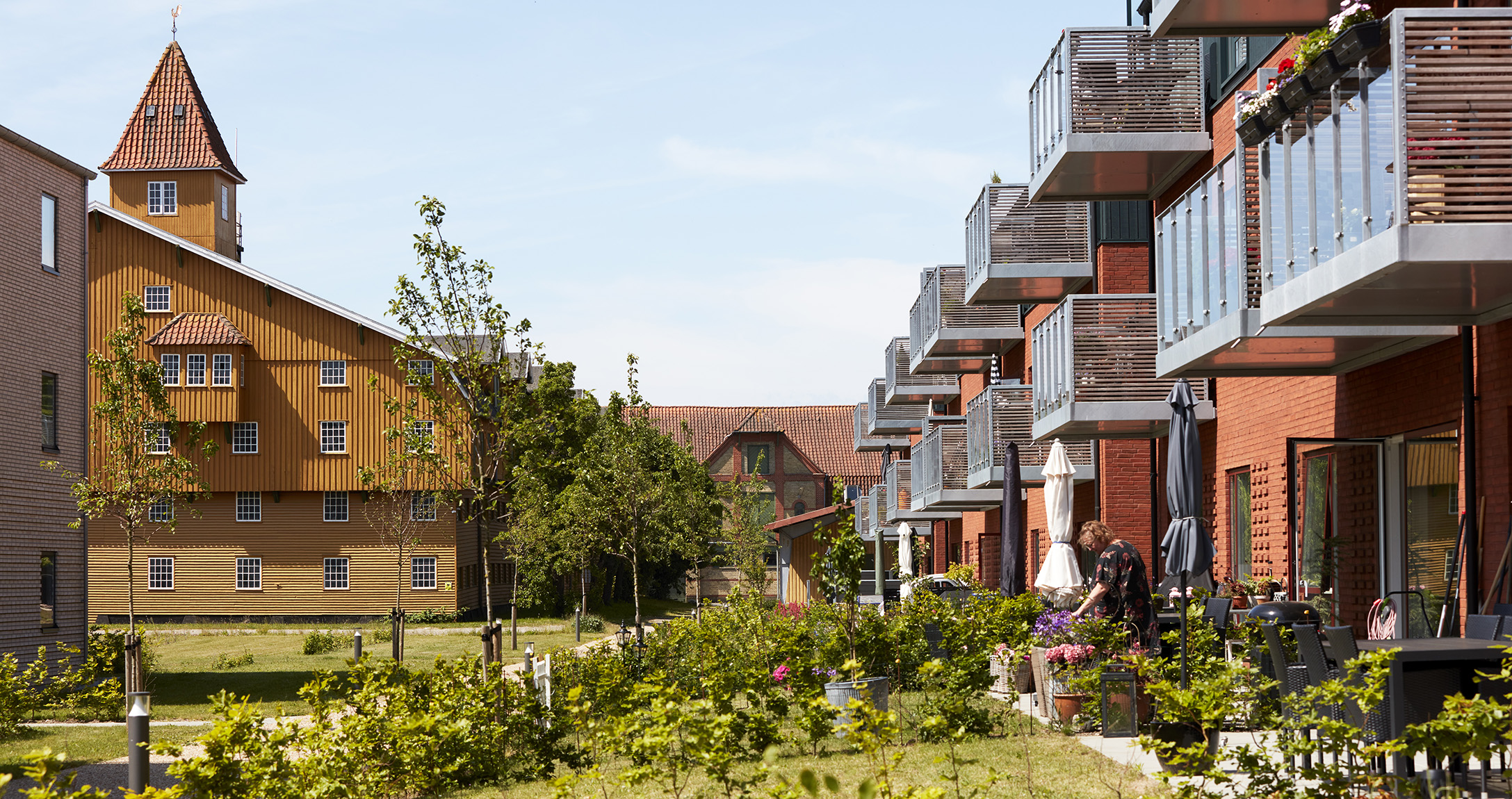

plums-gaard-l-24 (1)

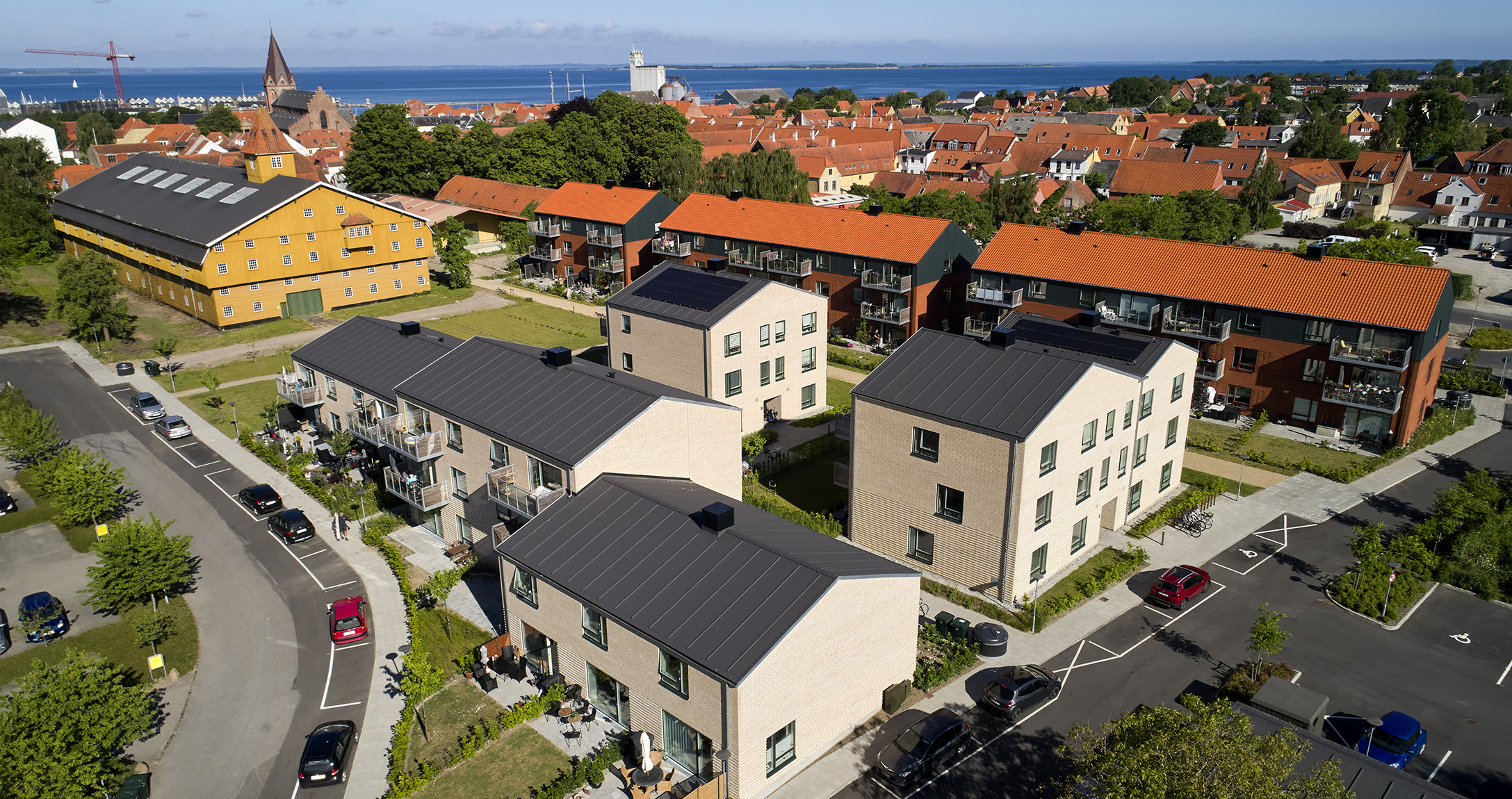

plums-gaard-l-27

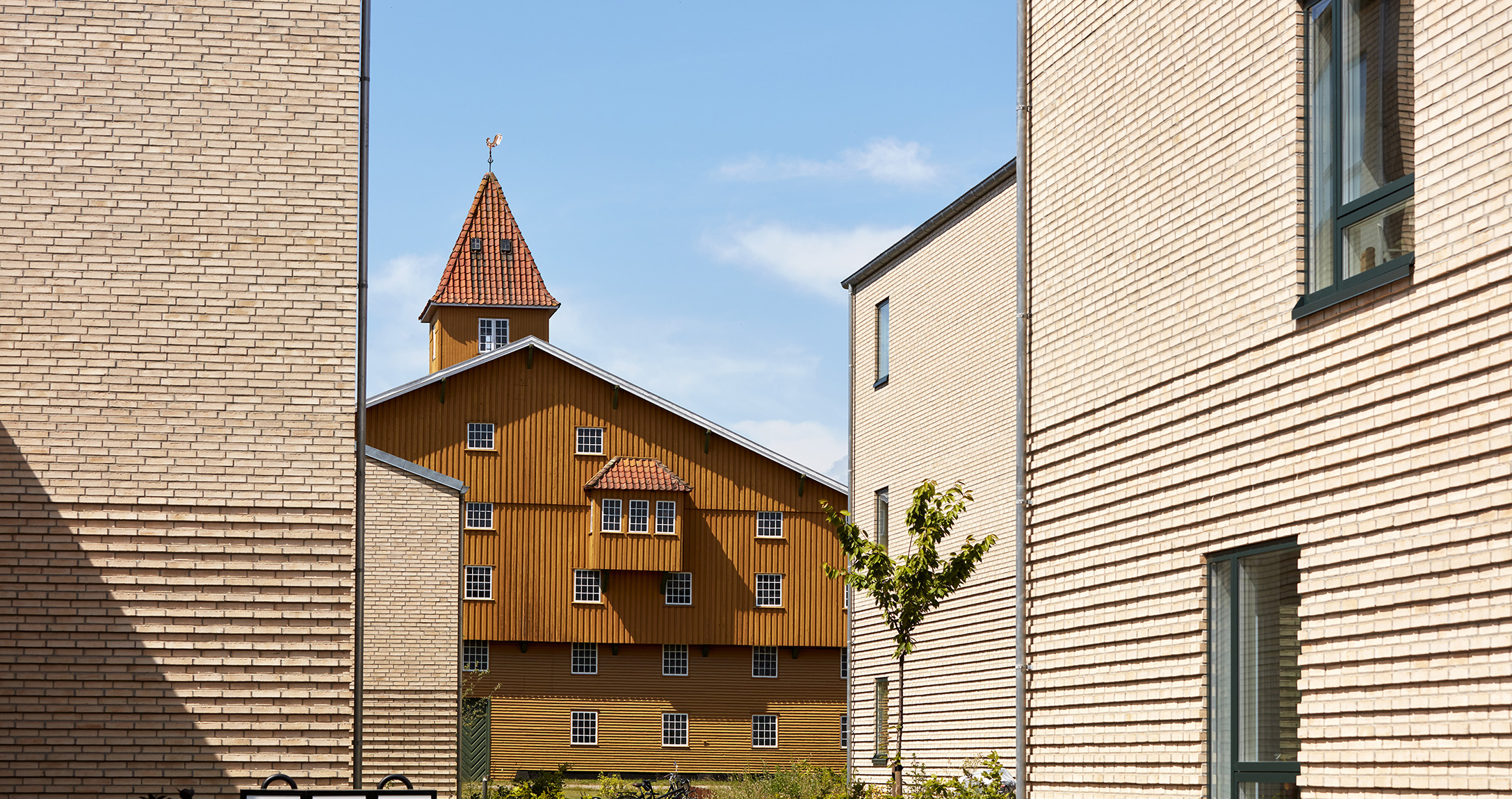

plums-gaard-l-23

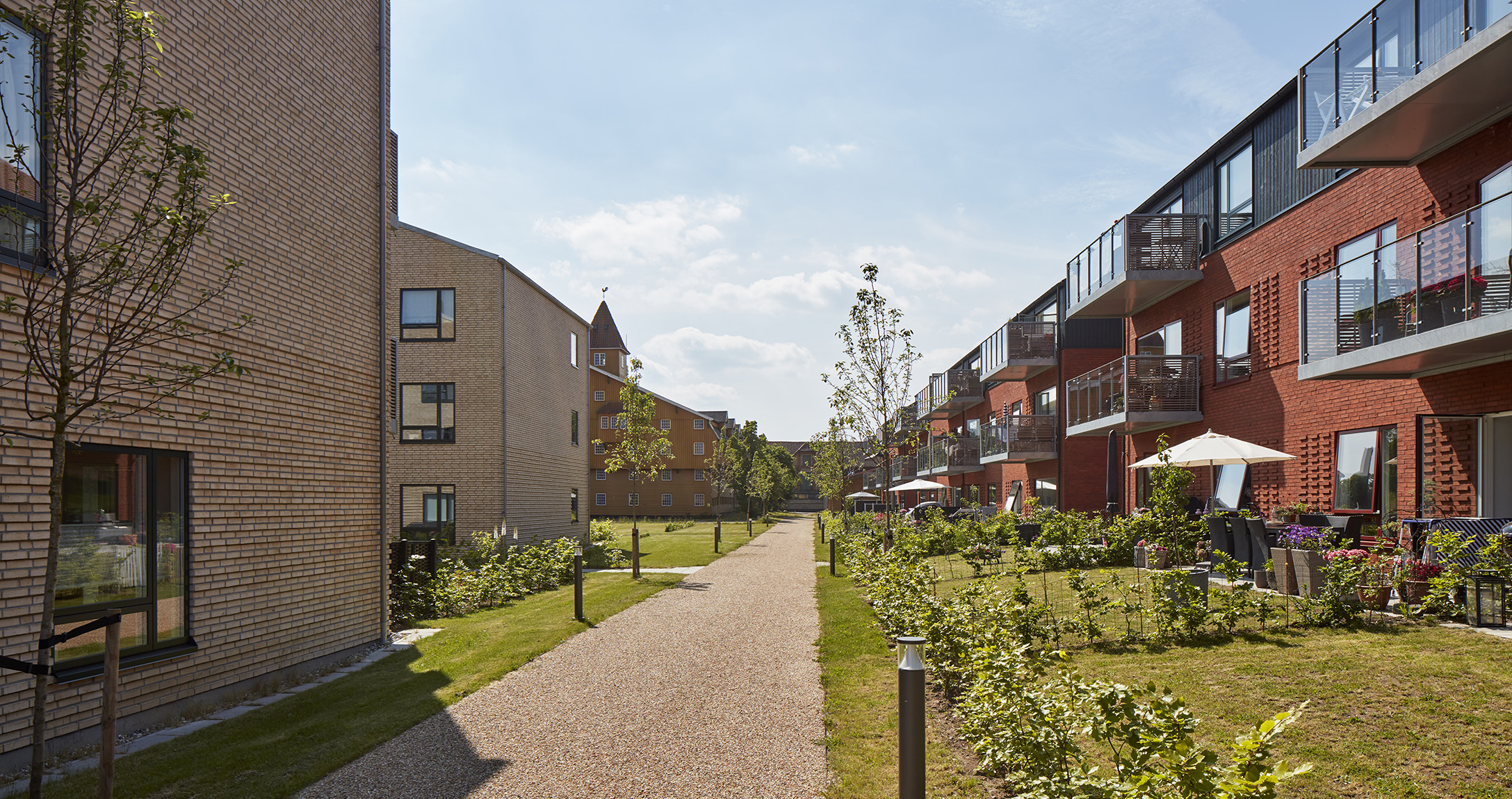

plums-gaard-l-14

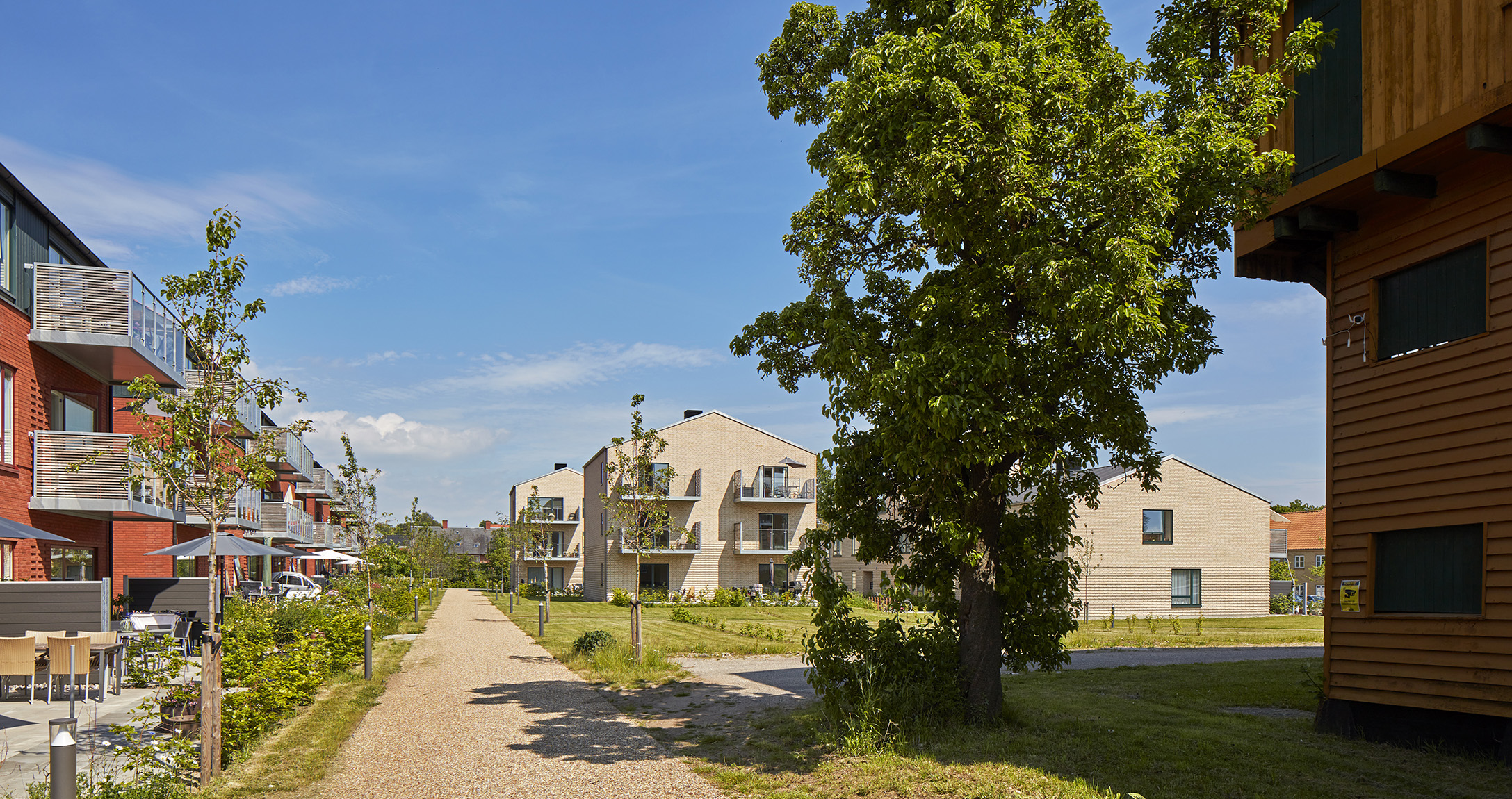

plums-gaard-l-11
plums-gaard-l-03
previous arrowprevious arrow
next arrownext arrow

(Illustrationer: CREO Arkitekter A/S)

Projekt

Plums Gård Bygning 6

Type

Konstruktionsprojekt

Status

Udført

Årstal

2021

Adresse

Østergade 38D, 5610 Assens

Bygherre

Plums Ejendoms aktieselskab C/O Assens Murer og Entreprenør Forretning A/S

Arkitekt

CREO Arkitekter A/S

Areal

700 m²

Team

Anders Grue Johansen, Malte Hessellund & Christian Degn

Elementer

Ydervægge: Betonelementer med skalmur

Bærende konstruktion: Betonelementer, porebetonelementer, huldæk, gitterspær, stålaltaner

Fundament: Pladsstøbte fundamenter



Bygningen

Centralt beliggende i Assens by ønskes opført 3.etagers boligbyg med i alt 9 lejligheder. Lejlighederne udstyres med egen altan eller terrasse i terræn med direkte adgang fra lejlighedernes alrum.
Der udføres trappeopgang med elevator kerne. Som underrådgiver til Kingstoft Engineering, som desuden har ageret brandrådgiver på projektet, samt i samarbejde med CREO Arkitekter har Brav bistået med rådgivning inden for konstruktioner og certificeret statiker på byggeriet.



Bærende konstruktioner

Huset er opført af bærende beton og porebetonelementer. Dækskiverne er udført at 220 mm huldæk som omkring altanerne bæres af stålbjælker og ellers bæres af de bærende elementvægge. Der udføres desuden stålbeslag til bæring af altaner. Disse fastgøres til betonelementbagmur.
Over trappe og elevator kerne udføres massivdæk.
Tagkonstruktionen er opført af gitterspær som dels stabiliseres med to lag gips på undersiden samt af vindtræksbånd fastgjort til spærhovederne. For at bære tagkonstruktionen over altanerne anvendes betonbjælke ved tagfod.
Fundamenter udføres som pladsstøbte stribe og punktfundamenter med sokkel af 510 mm bred skawblock . Ved indvendige vægge anvendes dels letklinkeblokke og dels betonskafte hvor trykstyrken nødvendiggør det.
